怎樣準確判斷查找電纜故障方法[新方法]

怎樣準確判斷查找電纜故障方法?

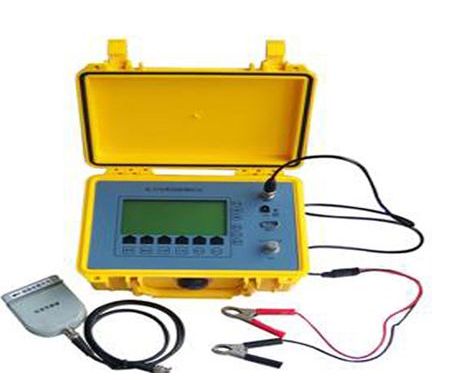

　　電纜是信號設備的重要組成部分，但在使用過程中，一般使用者很難找準故障點，而且又不知道什么原因。因此，迅速查找電纜故障，判斷故障點顯得尤為重要。DFDL-S電纜故障測試儀是一套綜合性的電纜故障探測儀，能對電纜的短路和電纜的斷線、接觸不良等故障進行測試。鼎升電力通過總結以往的經驗，對影響電纜故障測試儀測試準確性的因素分析如下。

調整電纜故障測試儀波速方法

　　既然調整波速的準確度與測試的準確度息息相關，因此調整波速就成為解決問題的關鍵。 準確調整波速至少需要 2 個條件: ①被測電纜的長度;②被測電纜有一根芯線良好，不斷線，不接地。

１．調整波速。測出故障點距離后，與實際電纜長度對比。若屏幕上方顯示的故障點距離與實際 電纜長度一樣，則當初所設波速，即屏幕顯示波速 即為電纜的實際波速，測試本電纜任一點故障時， 可以此波速為基準進行測試; 若屏幕上方顯示的故 障點距離與實際電纜長度不一樣，則可以在光標不 動的情況下，單純調整波速，可大可小，使屏幕上方故障的距離與電纜的實際長度一樣，則此時所調波速即為電纜的實際波速，測試本電纜故障時，可以此波速為基準進行測試。

２．預設波速。在200～220m / μs之間隨便設 一個波速，作為初次測試的波速進行測量。設初測的波速在200～220 m /μs之間是因?yàn)槠綍r所用信 號電纜一般都在這個范圍。這一步很關鍵，如果不 設這一步，則初測的電纜長度與實際電纜長度相差很大，下一步不好調整。

３．調整測量范圍。將已知長度的被測電纜一根良好的芯線接在電力電纜故障測試儀的輸出端口，與紅夾子線相連，黑夾子線與地相連，或與本電纜另外一根良好的芯線相連，改變測量范圍,與電纜的實際長度相 匹配。如果電纜的實際長度小于161.4m，則測量范圍調至161.4 m; 如果電纜的實際長度大于161.4 m,小于322. 8 m,則測量范圍調至322.8 m，依此類推。

４.初步測試。調整增益，按下采樣鍵，重復幾次，可以調整出如圖4 所示波形。把光標移到圖所示位置，此時屏幕上方將出現故障點距離。同一波型，光標位置不一樣，顯示的故障距離就不 一樣，因此，調整光標也很關鍵。
