繼電保護測試儀怎么用[交流試驗]

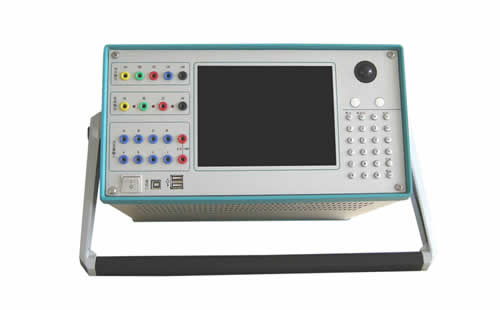

　　微機繼電保護測試儀怎么用呢？微機繼電保護測試儀主要用來進行繼電器的測試工作，用來測試?yán)^電器的絕緣性能好壞，判斷其還能否正常工作，是一款精度高、功能強的設備，但是很多剛剛?cè)腴T的電力工作者不會使用該設備，經常得不到測試結果，本文就以YTC1000微機型多功能繼電保護測試系統交流試驗為例，來給大家簡單介紹微機繼電保護測試儀怎么用。

　　“交流試驗”模塊是一個通用型、綜合性測試模塊，它有獨立的4相電壓和3相電流的測試單元，也有獨立的6相電壓、獨立的6相電流測試單元，更有獨樹一支的12相同時輸出單元，以及按序分量輸出測試單元。通過界面上的3P、6U、6I、12P和序分量五個按鈕進行相互的切換。

　　這些獨立的單元互相調用，能充分滿足電力系統各種條件下的交流試驗測試。它們的共同點是：通過設置相應的電壓或電流為變量，賦予變量一定的變化步長，并且選擇合適的試驗方式（有“手動”、“半自動”和“全自動”三種試驗方式），方便地測試各種電壓電流保護的動作值、返回值，以及動作時間和返回時間等，并自動計算出返回系數。鑒于常用的是“四相電壓和三相電流”的單元，而其它幾個在使用方法上與此基本相同，所以下面僅以“四相電壓和三相電流”為例進行詳細介紹。

可以靈活控制輸出4相電壓3相電流、6相電壓、6相電流、12相同時輸出多種組合。
具有按序分量輸出功能，直接設置序分量數值，自動組合出各相電壓、電流輸出，并按序分量進行變化輸出。
各相電壓、電流輸出均可以任意設置幅值和相位，幅值可以設置上限限制。
各量的幅值和相位、頻率均可以設置變化，變化步長均可任意設定。
Ux可以設置多種輸出方式組合，也可以任意置數。
可以全自動、半自動、手動變化，且在輸出時可以任意切換。
在輸出狀態可以直接修改幅值、相位、步長以及變量的個數。
可以直接顯示功率數值，用于校驗功率計量儀表。

交流量設置

　　鍵入電壓、電流的有效值后，按“確認”鍵或?qū)⑹髽?biāo)點至其它位置，被寫入的數據將自動保留小數點后三位有效數字。電壓的單位默認為V，電流的單位默認為A。設置相位時，可鍵入-180~360°范圍內的任意角度。若寫入的角度超出以上范圍，系統會將其自動轉換至該范圍內。例如輸入“-181°”，則自動轉換成“179°”。在矢量圖窗口中能實時觀察到所設置的各個交流量向量的大小和方向的效果圖。

　　交流電壓單相大輸出120V。當需要輸出更高電壓時，可將任意兩路電壓串聯使用，它們的幅值可不同，但相位應反向。例如：設Ua輸出120V、0°，Ub輸出120V、180°，則Uab輸出的有效值為240V。1200型6相每相大30A。若要輸出更大電流，可將多路電流并聯使用，并聯使用時各相的相位應相同。采用大電流輸出時，應盡量用較粗、較短的導線，并且輸出的時間盡可能短。

　　在上頁圖中，交流量設置有效值旁邊上的“變”一欄是用于選擇該輸出量是否可變的，如果在某相的有效值或相位后面的“變”欄上點擊鼠標打“√”，則說明該輸出相是可以變化的,同時“步長”一欄也由灰色變成高亮色，即“步長”允許設置。幅值的變化步長小值為0.001，角度的變化步長小值為0.1。

　　“上限”一欄是設置各相大允許輸出的有效值。試驗時如果擔心某相會不小心輸出太大而損壞繼電器，可為該相設一“上限值”，則在試驗過程中該相將永遠不會超限，可確保繼電器安全。“上限值”在軟件出廠的默認值是電壓電流的大輸出幅值。

　　手動方式：各變量的變化完全由手動控制，手動按一下工具條上的鍵盤上的“↓”或“↑”鍵，各變量將加、減一個步長量。保護動作時，測試儀發出“嘀”聲，并記錄下所需記錄的動作值。如果還需要測保護的返回值，這時反方向減小或增加變量至保護接點返回，裝置“嘀”聲消失，記錄下所需記錄的返回值，并自動計算出返回系數。

　　半自動方式：該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作，測試儀自動記錄所需記錄的量并維持輸出但暫停變化，同時彈出一對話框，請求給定下一步的變化方向是“增加”、“減小”還是直接“停止”試驗，按照試驗的要求選定一個變化的方向。

　　全自動方式：該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作時，自動記錄所需記錄的量。如果已選“僅測接點動作”，裝置測得動作值后將自動停止試驗；如果選擇“測動作值和返回值”，在測得動作值后，裝置將自動轉換方向，反向變化變各量，直到裝置接點返回，從而測量出返回值，記錄下返回值并計算返回系數。

　　不同廠家生產的微機繼電保護測試儀使用方法都大同小異，電力工作者在實際的工作中，應當先熟讀產品使用說明書，嚴格按照說明書的要求來進行試驗，這樣才能達到儀器的測試精度。

一、繼電保護測試儀開機步驟

　　將測試儀電源線插入AC220V電源插座上，檢查接線，確認無誤后分別打開測試儀電源，以及外接計算機電源，稍等片刻后將進入選擇啟動方式界面，如下：

1、Direct Run RelayStar without Restoring Disks.

2、Run RelayStar After Restoring Disks.

3、Only Start DOS For Checking System.

　　選擇 1：直接啟動 Windows操作系統，再進入“繼保”軟件主界面。

　　選擇 2：將進入自動恢復 Windows操作系統的工作。此過程大約需要4分鐘，完成后再進入選擇啟動方式界面。本選項主要用于操作系統損壞后無法正常啟動 Windows系統時，使 Windows操作系統恢復到出廠狀態。注意自動恢復并不會丟失用戶以前的試驗報告等數據，請用戶不必擔心，但建議不要經常使用此選項以免花費太多時間。

　　選擇 3：將進入 DOS狀態，主要用于廠方人員調試使用。如果用戶不小心進入了，請關掉主機電源稍等片刻后重新開機。

　　要選擇啟動方式可用 1.2.3數字鍵或上下鍵選擇，須在五秒內選定，否則系統將自動進入選擇 1。

　　啟動 Windows操作系統后將自動進入軟件功能試驗的主界面，利用軌跡球鼠標或外接鼠標的左鍵單擊主界面上的各種功能試驗?zāi)�塊圖標，可進行各種試驗工作。

二、繼電保護測試儀關機步驟

　　關機時請勿直接關閉面板電源開關，應先關閉計算機的Windows操作系統，等待屏幕上提示可以安全關機時，再關電源開關。使用軌跡球鼠標或外接鼠標移動主界面上的鼠標，或按裝置面板上的 Â 退出 鍵來退出各個功能試驗單元，回到主界面后，再按 Â 退出 鍵，屏幕上會彈出確認對話窗口，

　　需關機請選“ 確定 ”鍵，不關機請選“ 取消 ”鍵。確認后，當屏幕出現“現在可以關閉電源了”的字樣后，再關閉面板上電源開關，實現安全關機。

也可直接利用操作系統的“開始”菜單關機。
