智能型電纜故障測試儀說明書


| 作者:陜西意聯電氣 | 標簽: 電纜故障測試儀
智能型電纜故障測試儀

  智能型電纜故障測試儀說明書:智能電纜故障測試儀是由陜西意聯電氣自主研發的新型電纜故障測試儀器。智能電纜故障測試儀集嵌入式網絡化服務技術計算機技術USB通信技術數字信號處理技術等于一體,徹底摒棄了以往電纜故障測試儀的局限性,極大提高了儀器的使用功能及操作的便捷性。


電纜故障測試儀系統特性

內置工業計算機,鋰電池供電,可在無電源環境下工作,也可外接220V交流電源工作。
完善的鋰電池保護功能(過壓保護、過流保護、欠壓保護、過熱保護)有效防止電池老化,長期閑置后,可以邊充電邊工作,零充電等待時間。
12.1英寸大屏幕工業級液晶觸摸屏作為顯示終端,WINDOWS XP系統平臺,配有集成化電纜故障測試軟件,具有強大的數據處理能力和友好的人機交互界面。
軟件采用全中文菜單,操作簡單,實現自動采樣,波形可進行同屏對比和疊加對比,可自動計算電纜全長及故障距離。
遠程測試服務系統可實時解決客戶在測試中遇到的各種疑難問題。
具有安全的采樣高壓保護措施,保證系統穩定可靠。
路徑接收與故障定位實現一體化,十級LED燈強度指示及蜂鳴提示音結合便于快速準確定位。
配套的定點傳感器具有低噪聲、高靈敏度、防水特性。
提供了可選配的一體化高壓電源,體積小巧、性能穩定可靠,實現了對傳統41.6kg試驗變壓器和操作箱的替代,使得該套系統在電纜故障測試領域向輕型化道路上邁進了大大的一步。
具有USB計算機通訊接口,可方便用戶將數據及圖形保存在計算機內,也可將波形直接存儲于儀器內,隨調隨用。


電纜故障測試儀適用場所

  供電系統(供電局等),發電輸電系統(電廠等),煤炭開采(煤礦等),石油化工系統,冶金制造(鋼鐵廠等),交通運輸(機場、鐵路等),大學及科研院所,其它廠礦企業。


電纜故障測試儀測試范圍
可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障,包括:開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。
可測量長度已知的任何電纜中電波傳播的速度。
可測量電纜故障故障性質、測試電力電纜埋設路徑、埋設深度及故障點準確位置。

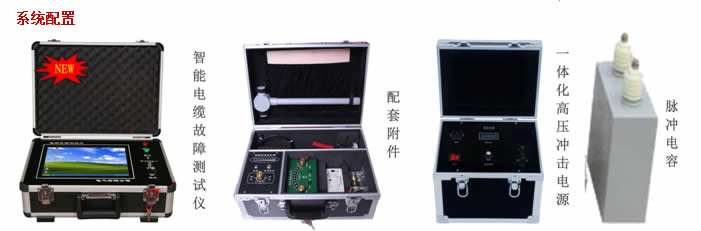

電纜故障測試儀系統配置

電纜故障測試儀性能指標
電纜故障測距主機:
故障預定位測試方法:低壓脈沖法;高壓沖閃取樣法
顯示方式:12.1英寸大屏幕工業級IPS液晶屏
操作方式:全天候觸摸屏
采樣頻率:6.25MHz、12.5MHz、25MHz、50MHz、100MHz(自適應脈寬)
測試長電纜:100km
測試短電纜(盲區):無盲區
測試誤差:系統相對誤差±1%
準確定點誤差:±0.2m
供電方式:19V 4A電源適配器;內置鋰電池16.8V/7Ah
待機時間:連續使用6小時左右
通訊接口:兩個USB 4.0接口
遠程服務支持:LAN上網和4G無線上網
工作環境溫度:-20℃~+40℃,相對濕度:RH≤85%(25℃)
外形尺寸:435mm X 330mm X 180mm
重量:<5Kg


路徑信號發生器:

LED實時輸出功率監測,有利于判斷接線是否良好,確保路徑信號成功發射!
發射機保護:過壓保護及短路保護,允許發射線長時間短路。
信號頻率:12KHz正弦信號。
大發射功率:Pmax=20W。
發射效率:η=98%。
輸出功率等級:12級。
適配阻抗范圍:4Ω~2ΚΩ。


路徑/故障定位儀(路徑接收部分):

接收路徑信號:12KHz正弦信號。
接收靈敏度:-90dBmW。
路徑尋側方法:峰值法、谷值法(面板上一鍵切換)。
測深方法:45度角法。
路徑信號指示:十級LED強度指示及蜂鳴提示音。
供電方式:9V單節堿性干電池。


路徑/故障定位儀(故障定位部分):

獨有的數字信號處理技術,在極短時間內準確測量瞬時聲場強度,然后穩定顯示,減少測試人員的疲勞感。
磁信號接收精準,充分利用沿線磁信號做故障點導向信號,放電實時顯示,明顯提高故障定點效率。
高靈敏度、低噪聲,聲場靈敏度-97dBmW;磁場靈敏度-80dBmW。
極低功耗,單節9V堿性干電池可用4-5小時。
高壓放電同時可以粗測電纜路徑,明顯提高故障定點效率。
配套的定點傳感器具有低噪聲、高靈敏度、防水特性。


一體化高壓電源(選配):

高頻開關電源技術,重量只有6.5kg,替代了傳統41.6kg試驗變壓器和操作箱,使得電纜故障測試領域向輕型化道路上邁進了大大的一步!
空載大輸出電壓32kV。
輸出能量:1225J/4S或2uF/32KV。
強光可見式液晶顯示,適合野外操作。
32KV過壓保護功能,防止過壓擊穿電容及誤操作造成的過壓隱患。
過流保護功能,防止燒壞本設備及對電網造成過沖擊。
高壓部分整體固化處理,防潮絕緣。
電源線突然拔掉有60秒鐘蜂鳴器提醒,提示用戶對電容進行安全放電。
工作環境相對濕度:RH≤85%(25℃)。
外形尺寸:長330mm X寬270mm X 高250mm。
儀器重量:6.5Kg。


  智能型電纜故障測試儀主要由智能電纜故障測試儀主機、路徑信號發生器、路徑/故障定位儀組成,也可根據需要選配陜西意聯電氣的一體化高壓電源。智能電纜故障測試儀主機用于測量電纜全長及故障距離;路徑信號發生器和路徑/故障定位儀用來確定埋地電纜的路徑、埋設深度以及故障點的準確位置。整套測試系統廣泛應用于35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻故障的探測,是廣大廠礦企業、冶金、石化系統、電廠、機場、鐵路和供電等部門保障安全供電的必備設備。
