【帶電電纜識別儀】使用技巧


| 作者:陜西意聯電氣 | 標簽: 電纜識別儀

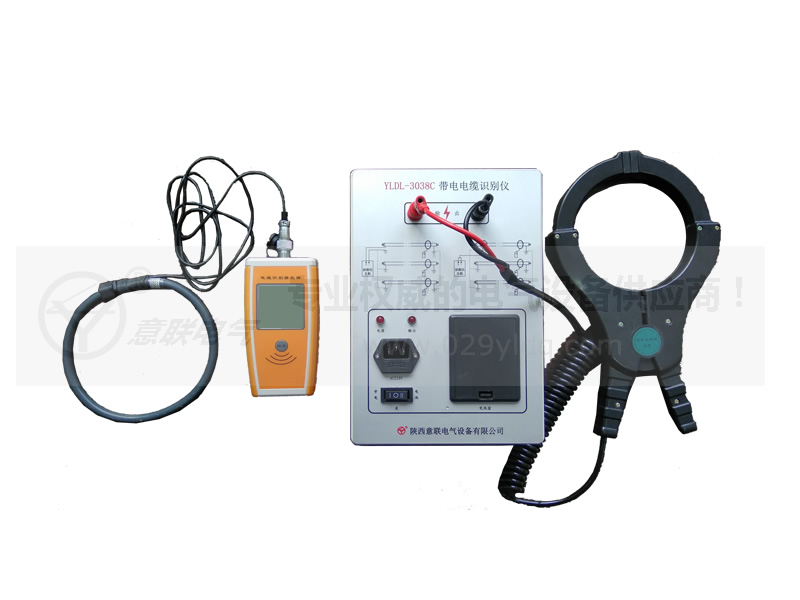

帶電電纜識別儀

  帶電電纜識別儀由主機和探測器二部分組成,主機主要產生特殊的脈沖調制信號,加至停運行的被尋找電纜上,由探測器在現場尋找被測電纜,當探測器檢測到施加特殊信號的電纜時,探測器發出斷續聲光提示,探測器上電表指針與施加信號調制頻率同步擺動,其它電纜上由于探測到信號太小,通過電表指示幅度與聲光信號的強弱很容易尋找出被尋找的電纜。


  帶電電纜識別儀主機的基本原理是,由主機產生一特殊頻率的電流信號,此信號加于被測電纜上,在被測電纜的周圍產生一個以被測電纜為圓心的環形磁場,利用本儀器的探測器沿著電纜接收這個特殊的電流磁場,當接收到的信號強時,此電纜即為被尋找的電纜。

  帶電電纜識別儀的探測器有一個增益轉換開關,用來仔細區別信號的強弱,“增益I”為弱信號,“增益II”為強信號。

帶電電纜識別儀使用技巧:

A、 使待尋找電纜處于不帶電狀態,并找出該電纜的始端。


B、 將主機信號“輸出A”端子輸出夾,夾于被測電纜無故障芯線上。“輸出B”端子輸出夾,夾于配電室系統地上。


C、 將被測電纜兩端接地線全部拆掉。


D、 將被測電纜終端同同一芯線接于系統地上,而且要接地可靠。接線如圖3。


E、 接通主機電源,打開電源開關,使主機產生的調制信號送至被測電纜,調節輸出,使電流表有指示輸出,且不要輸出太大。


F、 右手食指扣住探測器電源開關,將探測器探頭接近被測電纜,同時轉換增益開關,使聲、光及電表指示達到要求,然后再帶探測器到要尋找的位置,同樣將探測器接近每一條待測電纜,當尋找到被測電纜時會有很明顯的區別,碰到特殊場合通過轉換增益開關來提高探測器的可判斷性。
